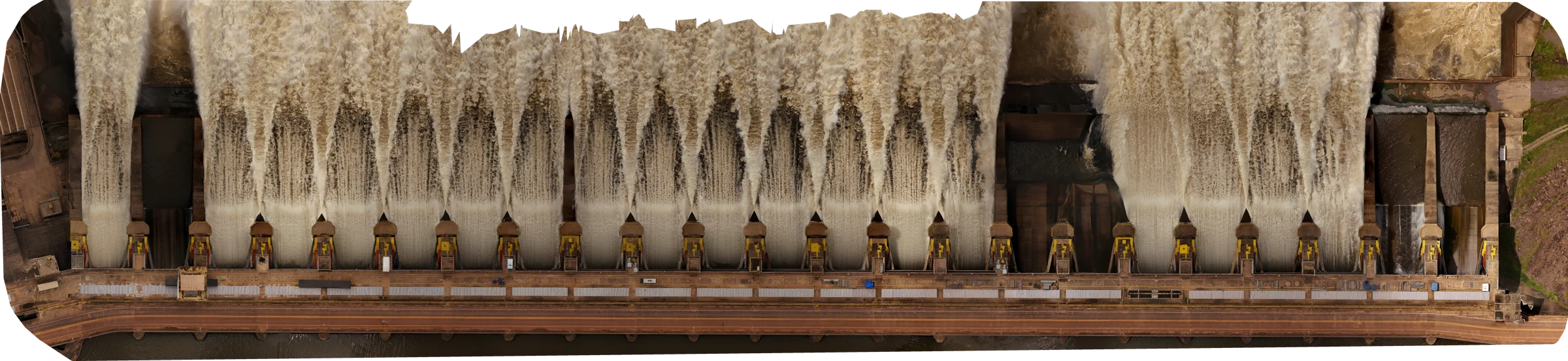

01 / PRODUTOS CARTOGRÁFICOS
Uma base visual contínua.
Localize elementos, documente a área e integre informações do projeto em uma imagem georreferenciada.
Visualização derivada do arquivo TIF fornecido.
Quero este produto no meu projeto ↗E-FLY / DRONES & ENGENHARIA
Grandes estruturas.
Dados que revelam
cada detalhe.
Do planejamento de voo aos produtos cartográficos. Conheça nossa capacidade de transformar imagens aéreas em informação para o seu projeto.
TUCURUÍ, PARÁ • ESTUDO EXPERIMENTAL E-FLY
+
+
63.498 m²Área informada no processamento¹
284Imagens utilizadas
13,48 milhõesDe pontos reconstruídos¹
1,67 cmGSD médio informado¹
01 / A ESCALA DO DESAFIO

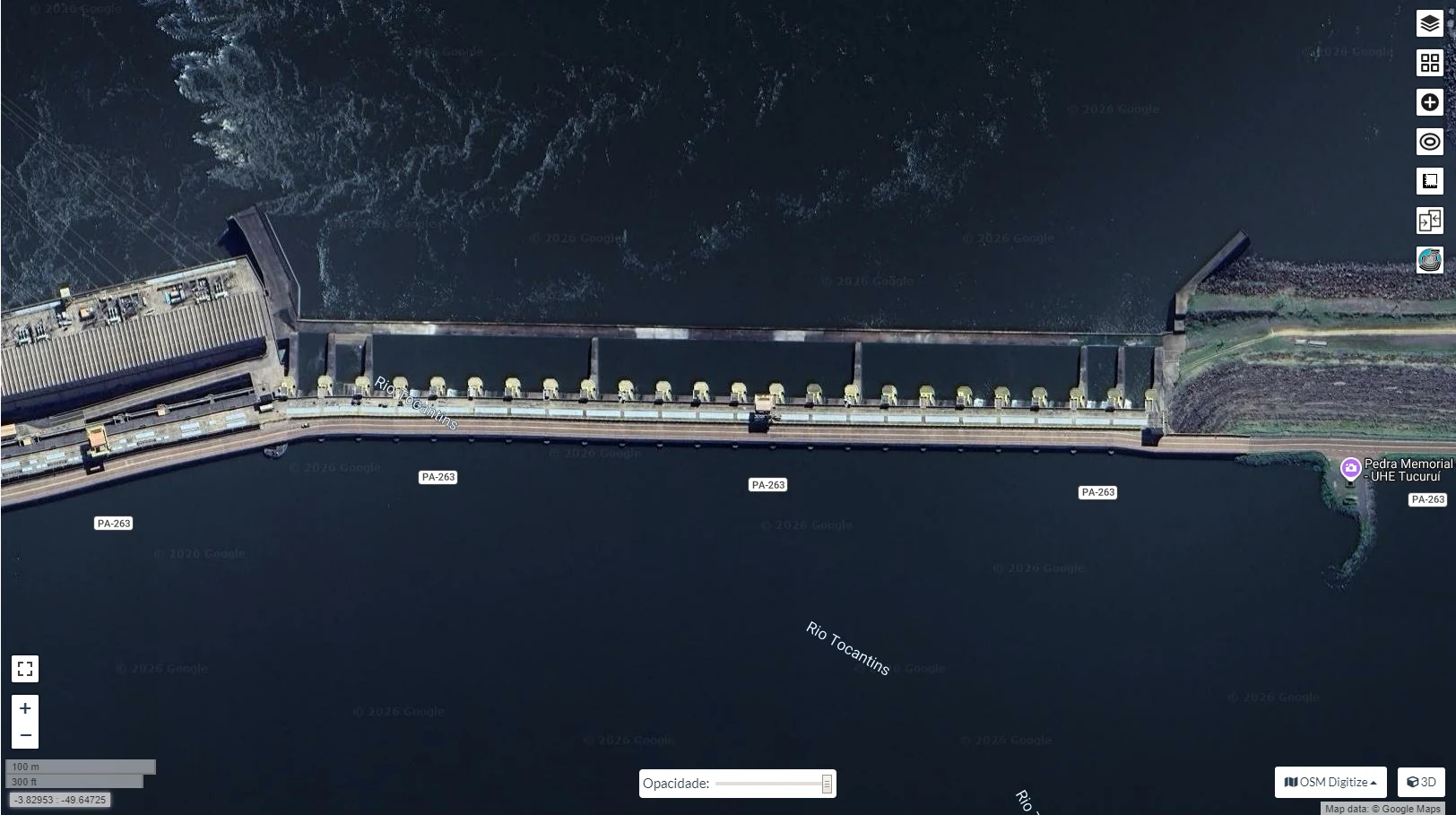

Uma grande estrutura.
Um recorte bem definido.
Mapear começa por entender o que precisa ser conhecido.
Na UHE Tucuruí, a E-FLY realizou uma aquisição experimental de imagens em um trecho do vertedouro para testar a tecnologia e a estratégia de mapeamento.
O estudo reúne cobertura fotográfica, processamento e diferentes formas de representar a estrutura. É essa sequência que orienta a definição das entregas de cada novo projeto.
Sobre este estudo
Projeto experimental, sem fins lucrativos, com imagens próprias da E-FLY. Não representa contratação pela usina ou vínculo institucional.
02 / DO CAMPO AO DADO
Planejar. Capturar.
Processar. Entregar.
Uma sequência técnica que conecta a necessidade do cliente ao produto final.
01
Escopo e planejamento
Área, finalidade e produtos orientam a estratégia de aquisição.
02

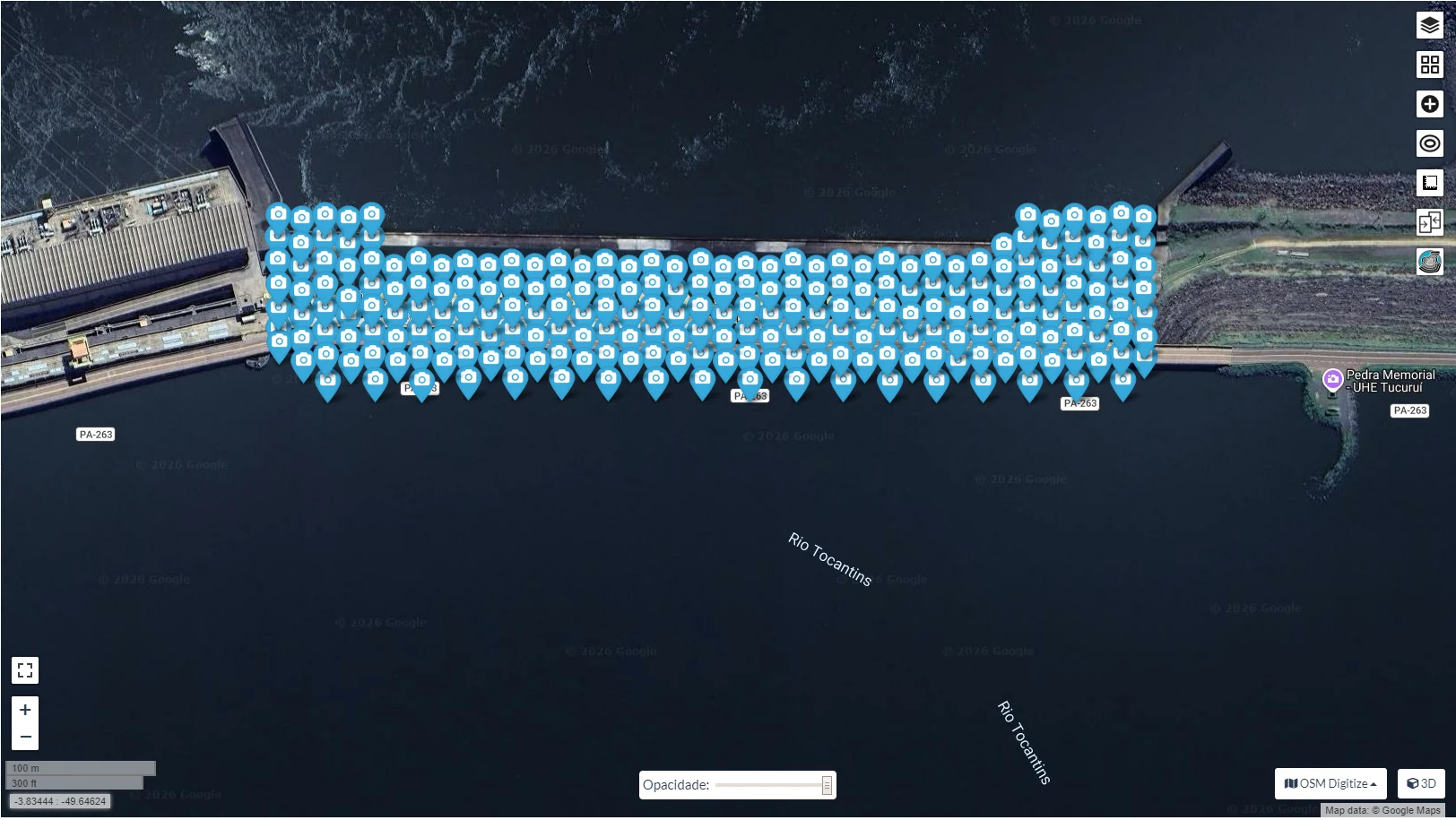

Aquisição das imagens
Cobertura fotográfica organizada para a reconstrução da estrutura.
03
Processamento
Imagens transformadas em modelos e bases cartográficas.
04
Produtos do projeto
Formatos e critérios de qualidade definidos na proposta técnica.
PROCESSAMENTO DOCUMENTADO
284 imagens.
Duas tarefas registradas.
02:49:55Sem textura
05:55:10Com textura
Tempos deste estudo, registrados no WebODM. Hardware, parâmetros e volume de dados influenciam o processamento. Não são promessa de prazo de entrega.
03 / EXPLORE AS ENTREGAS
Uma captura.
Diferentes formas de entender.
Selecione um produto para conhecer o resultado e sua aplicação.
02 / PRODUTOS CARTOGRÁFICOS

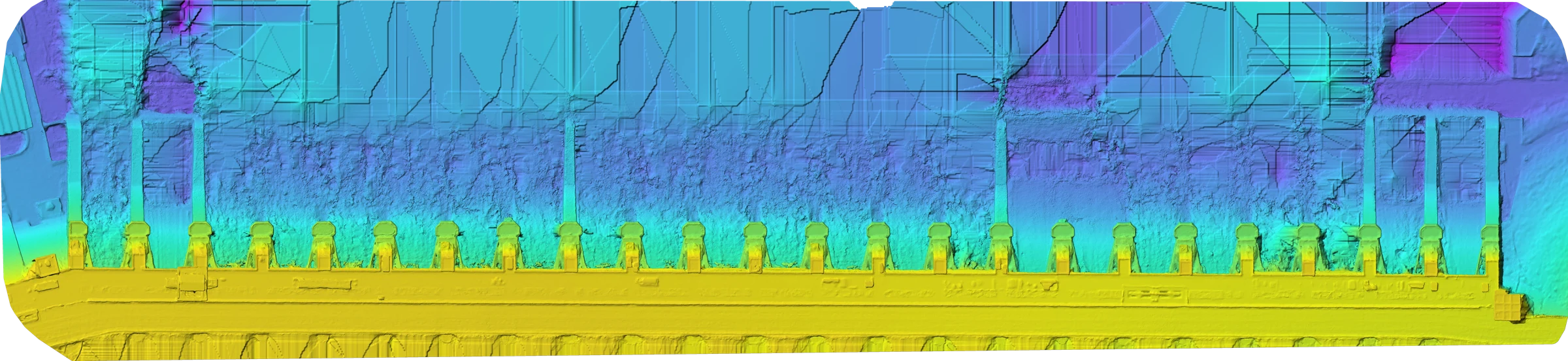

A superfície em perspectiva.
Explore as variações de elevação da superfície e dos elementos reconstruídos.
Modelo Digital de Superfície. Visualização derivada do TIF.
Quero este produto no meu projeto ↗03 / PRODUTOS CARTOGRÁFICOS

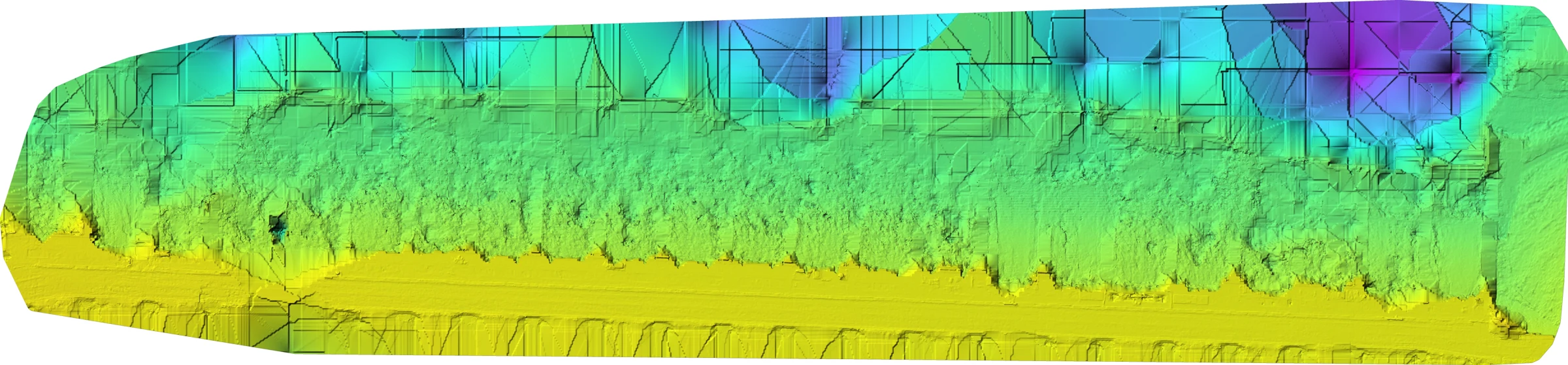

Leitura do terreno com critério.
Um produto a ser especificado conforme a finalidade e os requisitos do levantamento.
Neste estudo, a classificação precisa de revisão e validação antes do uso como terreno sem objetos.
Quero este produto no meu projeto ↗04 / PRODUTOS CARTOGRÁFICOS

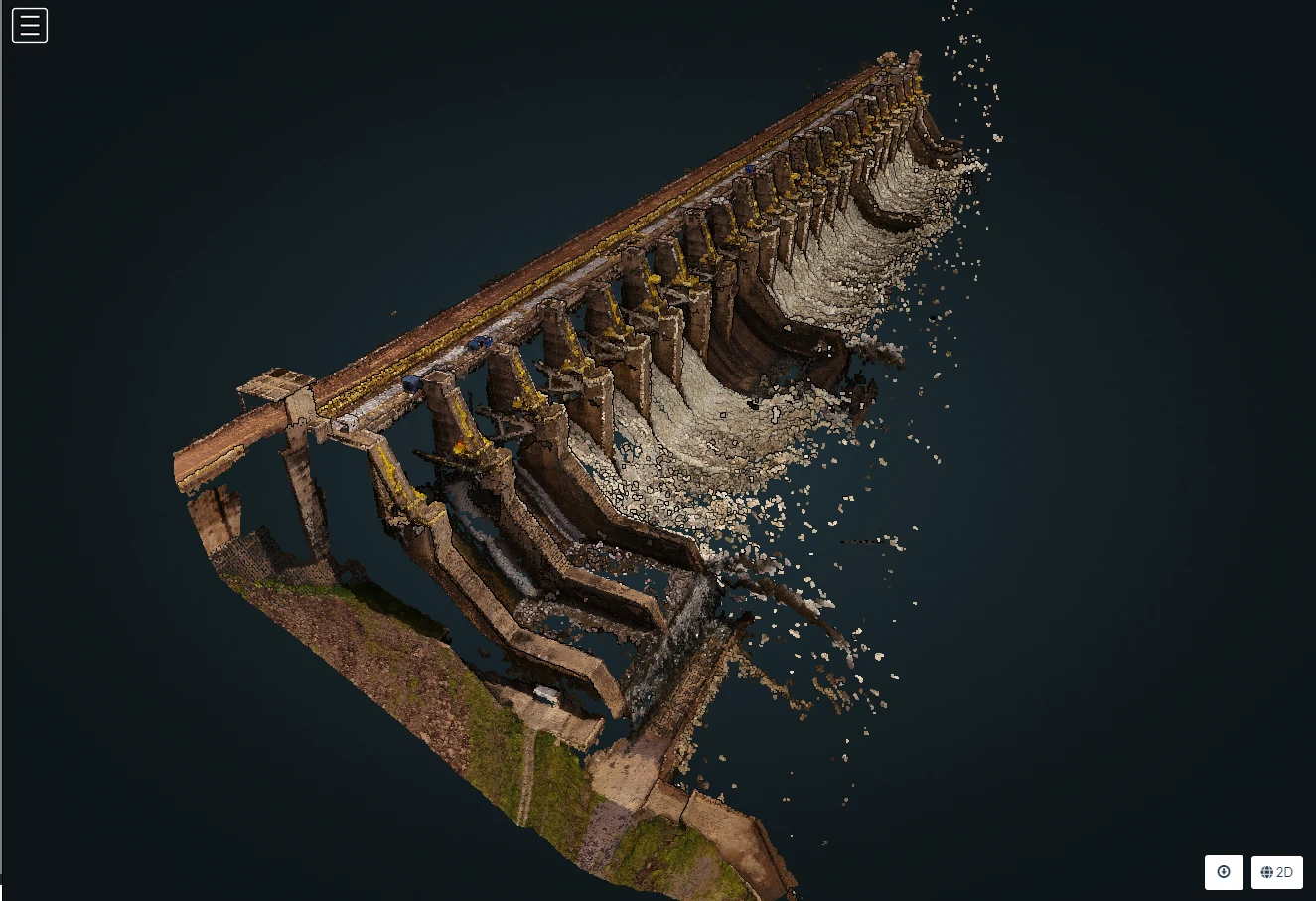

A geometria, ponto a ponto.
Explore a representação tridimensional da estrutura e a base para produtos derivados.
13.477.214 pontos informados na tarefa sem textura. Captura do visualizador.
Quero este produto no meu projeto ↗05 / PRODUTOS CARTOGRÁFICOS

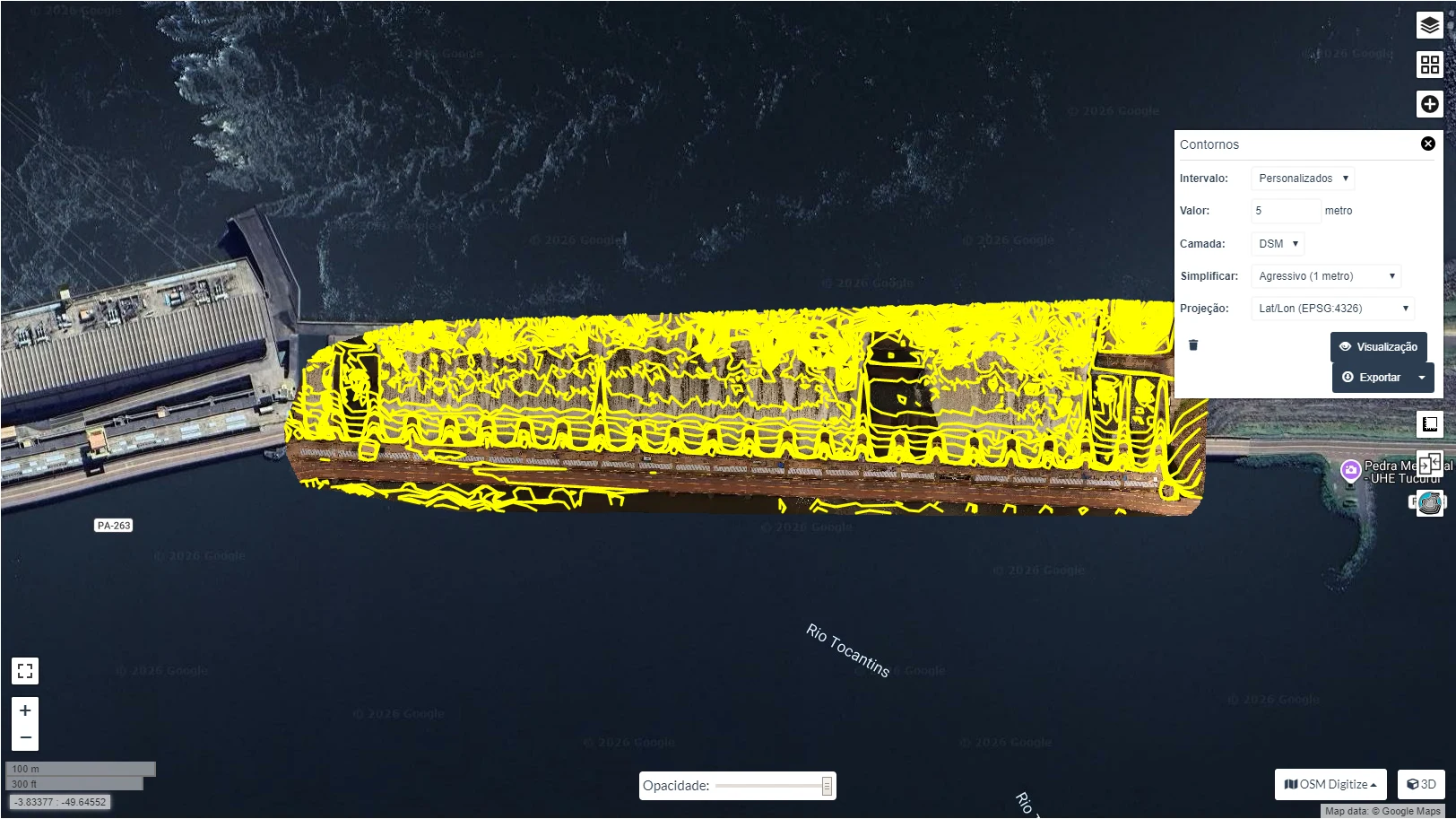

As elevações ganham leitura.
Represente variações de cota com equidistância, escala e apresentação definidas no escopo.
Curvas derivadas do modelo do estudo. Captura com base cartográfica e atribuições originais.
Quero este produto no meu projeto ↗06 / PRODUTOS CARTOGRÁFICOS

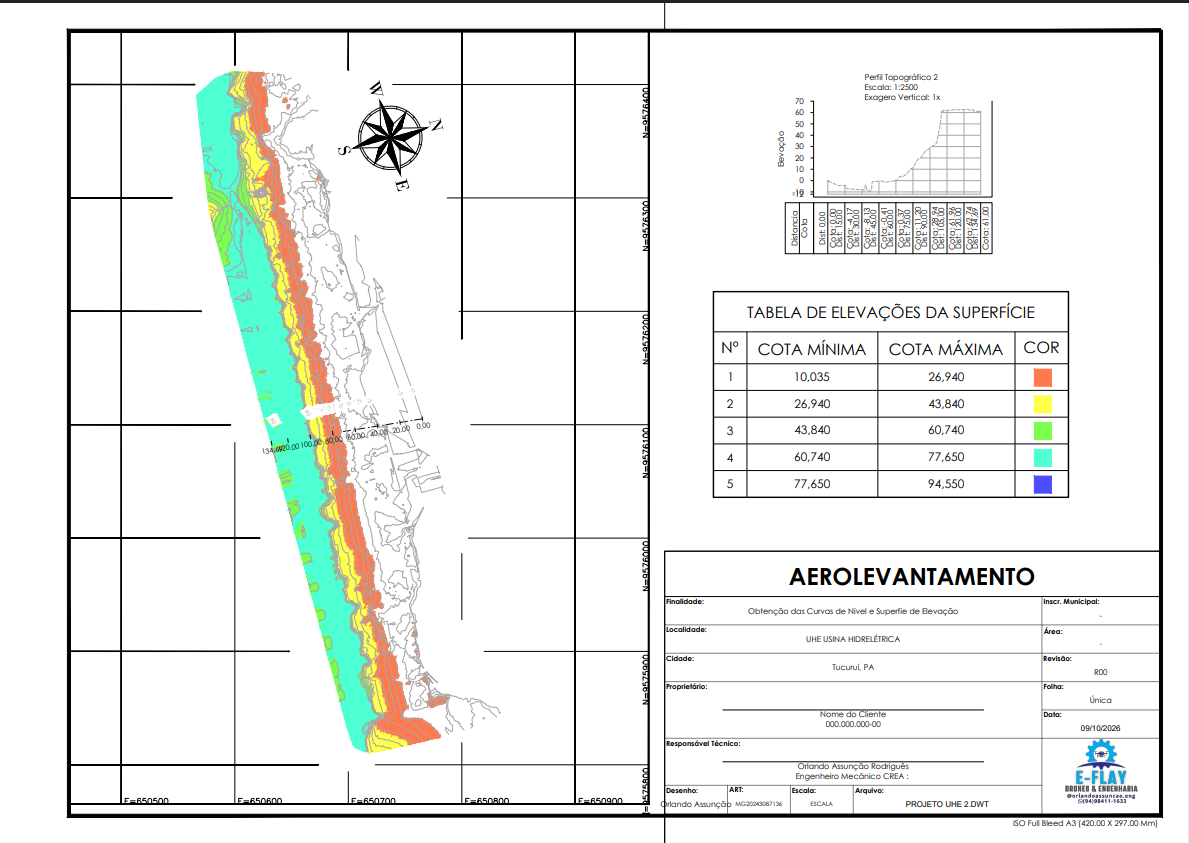

Informação organizada para o projeto.
Reúna os produtos em uma prancha, com apresentação e conteúdo adequados à necessidade do cliente.
Prancha demonstrativa: carimbo e referências sujeitos à revisão antes de emissão técnica.
Quero este produto no meu projeto ↗07 / PRODUTOS CARTOGRÁFICOS

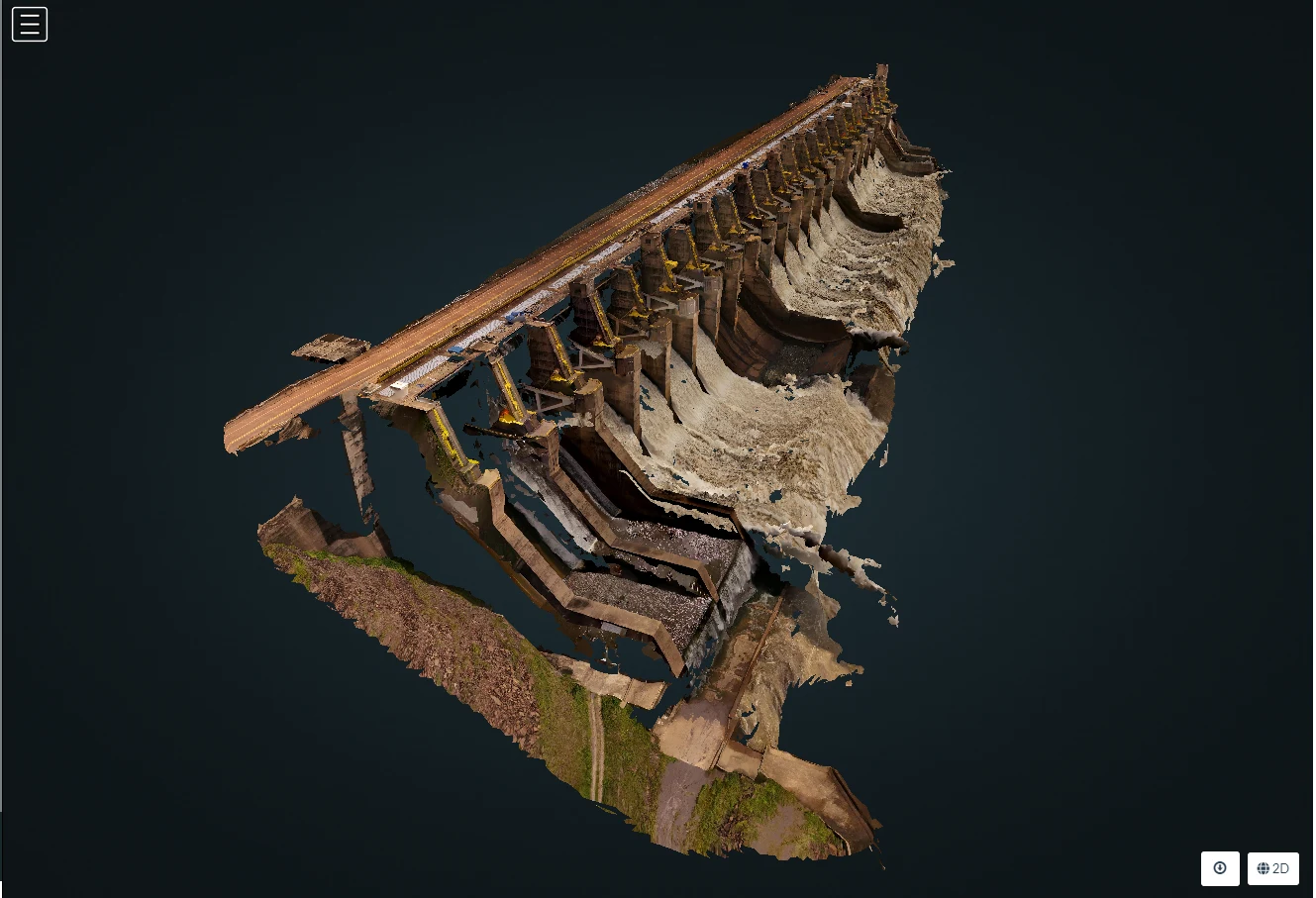

Comunique a estrutura em detalhe.
Geometria e textura reunidas para facilitar a compreensão espacial entre equipes e clientes.
Imagem do modelo texturizado; esta página apresenta uma captura, não um visualizador 3D interativo.
Quero este produto no meu projeto ↗¹ Dados da tarefa sem textura: 63.498,05 m², 13.477.214 pontos e GSD médio de 1,67 cm. GSD expressa resolução e não comprova acurácia posicional. Os produtos deste estudo exigem validação adequada antes do uso técnico.
04 / SEU PRÓXIMO PROJETO
A entrega começa
pela sua necessidade.
Da área de interesse à apresentação final, definimos um escopo coerente com o que você precisa conhecer, documentar ou planejar.
Conversar sobre minha área ↗Mapeamento aéreo
Planejamento e aquisição de imagens com drones.
Produtos cartográficos
Ortomosaico, MDS, MDT e curvas de nível.
Modelos tridimensionais
Nuvem de pontos e modelo texturizado.
Documentação do projeto
Planta cartográfica e organização das entregas conforme o escopo.
ANTES DE COMEÇAR
Vamos esclarecer.
O levantamento abrange toda a UHE Tucuruí?
Não. O estudo apresentado corresponde a um trecho do vertedouro. A área de 63.498,05 m² é a informada na tarefa de processamento apresentada.
Quais produtos posso contratar?
Ortomosaico, MDS, MDT, curvas de nível, nuvem de pontos, modelo texturizado e planta cartográfica. A seleção, os formatos, a resolução e os critérios de qualidade são definidos conforme o projeto.
Como são definidos prazo e orçamento?
A partir da localização, dimensão aproximada, objetivo, condições de acesso e produtos necessários. Os tempos de processamento apresentados pertencem a este estudo e não substituem o cronograma da proposta.
Quais regiões a E-FLY atende?
Todo o estado do Pará e regiões adjacentes, mediante análise de logística e escopo do projeto.
